Esta sección baúl de linares minera es para mi un honor publícarla en homenaje a todos los mineros de linares y a un hombre especial para mi .
A mi padre que fue minero en las minas que mencionare a continuacion el paso de las mismas, con máximo detalle y con ilustración visual.
Nacido en linares 29 de enero 1919 ya fallecido por enfermedad del plomo de las minas
En el año 2007 sr Francisco Segura Lopez
Descripción:El pozo San José fue uno de los más importantes de la Mina de Arrayanes, y junto con el de Restauración capitalizaban la actividad del tercio central de la mina. Su profundidad es de 521 metros, y en este pozo se instaló una de las primeras máquinas de vapor de bombeo del distrito, que ya estaba en funcionamiento en 1876 y tenía un cilindro de unos 30 pulgadas. Como la máquina resultó insuficiente para bombear toda el agua de esa parte de la mina, se sustituyó por otra, con un cilindro 60 pulgadas de diámetro. De esta impresionante casa quedan restos deteriorados, además de los restos de asentamientos de la cabria, la casa de máquina de extracción, que fue modificada en diferentes ocasiones. La chimenea queda a la izquierda del camino frente a la casa que albergó las seis calderas necesarias para producir el vapor, cuyos restos han sido recientemente cubiertos con escombro y tierra por los trabajos de ampliación del olivar. Muy característico de éste pozo, es el lujoso acabado del anchurón para la instalación de bombas de desagüe, que se instaló en la planta 11a (a más de 300 m. de profundidad) de la mina, con unas medidas de 14 metros de largo, 6,75 de ancho y 5 de alto.
Descripción:El Pozo San Vicente ha constituido siempre un ejemplo de la integración entre las minas y la ciudad de Linares. Su profundidad es de 1000 metros, siendo el más profundo del distrito y uno de los más profundos de España. Tiene una casa para máquina de bombeo, erigida en 1872, muy modificada para electricidad. Se han perdido la parte superior de la planta alta y el muro de un lado. La pared del balancín tiene 5 pies. El cilindro vertical tenía un diámetro de 60 pulgadas. La casa de caldera era aparentemente para 5 calderas originalmente. Se conservan muros y asentamientos de una pequeña casa para máquina de vapor de extracción, además, de una gran casa para máquina eléctrica de bobinado. En este pozo sucedió el trágico accidente que provocó la muerte de seis mineros en el último viaje de la jaula, en Marzo de 1967, al romperse el cable y caer aquella al pozo.
Descripción Acosta:linares Las Minas de Arrayanes están datadas desde el siglo XVI. Este Pozo, de una profundidad de 497 metros, fue uno de los más activos y ricos. Está situado junto al destruido y demolido Cerco de San Fausto. El Estado arrendó la mina a José Genaro Villanova en 1869. En 1880 se trabajaba en él mediante un malacate, pero Villanova lo estableció como pozo maestro, instalando para bombear el agua, una máquina de vapor tipo Cornish, con un cilindro de 50 pulgadas de diámetro. La extracción se realizaba con máquina de vapor de doble cilindro horizontal de 20 pulgadas. Es uno de los restos más cercanos a la ciudad y, tal vez por ello, ha sufrido el expolio a lo largo del tiempo, pero especialmente en los últimos años. Su nombre se debe a José Acosta Velasco, un destacado industrial, que fue alcalde de Linares. Este pozo daba nombre al primero de los “tercios” en que se dividía la Mina de Arrayanes. A principios del siglo XX la extracción se hacía mediante una gran cabria metálica, símbolo de la grandeza del establecimiento estatal.
HISTORIA DEL DISTRITO DE LINARES Y LA CAROLINA
En 1845, España se encontraba dividida en diferentes Distritos Mineros, cuyas inspecciones estaban a cargo de Ingenieros del Cuerpo Facultativo, una de estas se encontraba en la ciudad de Linares, concretamente en el establecimiento que el Estado tenía en la ciudad: La Mina de Arrayanes.
Esta inspección de Distrito, tenía por misión registrar, aclarar, visitar, conceder o denegar las solicitudes que eran presentadas para la explotación de yacimientos de todo tipo de mineral. En los Anales de Minas, tomo III de 1845, se describe así los limites del distrito:
“LINARES. Cabecera del distrito y residencia de la Inspección de Linares. Comprende las provincias de Jaén y Córdoba y parte de la Mancha tirando una línea que. Partiendo de las ventas de Cárdenas, en Despeñaperros, pase por el camino del arrecife hasta llegar a Madridejos”
Los registros mineros solicitados, y aprobados eran registrados a nombre del peticionario, concediéndose la explotación del yacimiento minero en los limites expresados por él mismo, siempre que
no hubiese una superpetición con otro registro ya concedido. La superficie podía comprenderse por una “pertenencia minera”, extensión menor (cuadrado de 100 m. de lado) o por la agrupación de
varias de éstas. Recibían el nombre de Concesión Minera y se le asignaba el nombre que el solicitante hubiese puesto en la petición del registro. La inspección le asignaba un número consecutivo,
en la actualidad alcanza la cifra de 12.000
El Ingeniero confecciona un plano de demarcación como el representado en la figura adjunta, correspondiente a la Mina La Llave, en el termino Municipal de La carolina y demarcada el día 7 de diciembre de 1974, por los Ingenieros de Minas D. Francisco Araus, y D. Enrique Naranjo de la Garza
Junto al plano de demarcación se adjuntaban las referencias visuales del punto de partida del registro, así como de la posición respecto de éste, de cada uno de los vértices del registro, en el caso del ejemplo presentado, La Llave, se componía de cuatro vértices, con una extensión de 60.000 m2

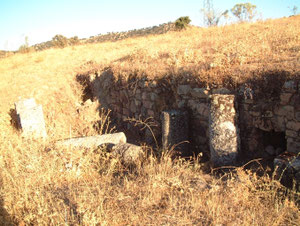

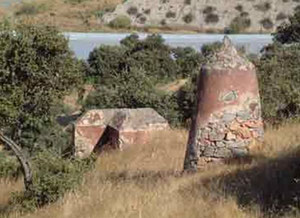

Una vez demarcada la superficie sobre el terreno original, mediante la colocación de estacas que determinaban el equipo técnico de la Inspección. El propietario colocaba sobre ellas y con la intención de perpetuar sus referencias, unos mojones de piedra. En la actualidad pueden observarse multitud de ellos a lo largo y ancho de nuestro Distrito Minero Linares la Carolina.
En ocasiones las concesiones mineras se agrupaban, formándose lo se denomina en el Distrito Minero Linares La Carolina: Grupos Mineros. Esta asociaciones se realizaban cuando la empresa propietaria disponía de varias colindantes, en algunos casos se añadían al grupo minero concesiones arrendadas a otros propietarios.
Sobre la superficie de estas concesiones se proyectaban las diferentes instalaciones que eran necesarias para el buen funcionamiento de la explotación minera: Pozos, socavones, casa de máquinas, casa de calderas, talleres, albercas, escombreras, caminos, etc. En el plano de superficie de la Mina Coto de Santa Margarita, pueden apreciarse estas cuestiones
La Carolina su minería en el municipio
El más famoso de los filones de galena argentífera ha sido Los Guindos, de carácter brechoide formado a favor de una gran falla que tiene más de 11 Km de longitud con 1’5 a 2 metros de anchura y arma entre cuarcitas y pizarras ordovícicas. Los Guindos se componen por un conjunto de viviendas e instalaciones mineras en torno a los caminos de acceso a los pozos de El Guindo y La Manzana, algunas de las viviendas han sido rehabilitadas y conservan su tipología original.
El Pozo Federico está situado en la parte oriental del filón de la Compañía Minera de Los Guindos, en la falda de la montaña por encima del trazado del ferrocarril, y aún conserva la casa de máquinas y restos del centro de transformación, donde se puede ver un torno y maquinaria Menck and Hambrock Altona Hamburg.
La Mina La Rosa es un conjunto significativo de la explotación y preparación del mineral en la zona, ocupa una posición privilegiada y dominante con vistas panorámicas a Sierra Morena. Destacan su Casa de Máquina de Extracción de dimensión muy grande, su Casa de Calderas, Casa de Compresores y lavadero.
En Aquisgrana se localiza una casa de calderas, una chimenea y varias bases de chimeneas antiguas, además de las instalaciones de un lavadero de mineral que consta de una nave metálica de cinco pórticos dobles, así como de diversa maquinaria (machacadora, cintas, trituradora, motores, etc..).
La Española está situada en el filón de los Guindos y cuenta con una cabria castillete, una máquina de extracción de cable plano movida por electricidad, un torno neumático, un compresor, restos de vías y cambios de dirección. El complejo conserva también algunas casas de mineros.
El auge de la actividad minera en La Carolina tuvo lugar principalmente durante el reinado de Isabel II, lo que se visibilizó con la llegada de capital extranjero y grandes compañías como por ejemplo: New Centenillo Silver Mines Lead Company Limited y Stolber y Westfalia.
En el caso de El Guindo la creación de una sociedad mercantil que se encontraba detrás de la explotación del grupo minero se produjo en 1899 a partir de una cesión de derechos para la explotación de plomo que la Compañía Stolber y Westfalia poseía desde 1866. La composición del primer accionariado muestra hasta qué punto el capital nacional y extranjero, los propietarios individuales y las sociedades se hallaban entrelazadas de cara a la explotación de la riqueza.
Minería Prehistórica GUARROMAN
Guarromán está muy próxima al Parque Natural de Despeñaperros, y debido a la complejidad en el estudio de la Minería en época prehistórica, no nos circunscibiremos sólo al término municipal de Guarromán, sino a todo Despeñaperros, para poder proporcionar una visión más global sobre el conocimiento de este tema.
Según Arboledas Martínez, L. (“La Minería y la Metalurgia en el Alto Guadalquivir”) “algunos autores señalan que a partir del siglo VI a.C. se experimenta un importante auge de las explotaciones del Sureste, donde se incluye la zona giennense, junto a la decadencia de las explotaciones de Huelva, coincidiendo con el final del mundo tartésico y el inicio del mundo ibérico, que heredará toda la tradición minero- metalúrgica tartéssica”.
Lo más llamativo de la Minería Ibérica de la zona lo constituyen los exvotos ibéricos procedentes de los Santuarios de Despeñaperros, entre ellos Collado de los Jardines en Santa Elena, son figurillas de bronce, cuya “información procede de las memorias de excavación que recogen el hallazgo en una de las casas de la ladera del Cerro del Castillo de crisoles rotos, escorias de metal, trozos de plomo preparados para la fundición e incluso algún desecho, en el que era aún reconocible un exvoto mal fundido” (opus cit).
En la Edad del Hierro “la obtención del metal férrico se realizaba a través de la reducción en
pequeños hornos excavados en el suelo, a diferencia de la fundición del cobre, que se seguiría llevando a cabo a través de la técnica de la vasija-horno. El resultado de toda esta operación es la
lupia o esponja ferrífera, poco homogénea y con abundantes inclusiones de escoria, que debían trabajarse con martilleado o forja en caliente” (opus cit).
Minería Romana
Los restos de Minería romana más importantes hallados en el término municipal de Guarromán se encuentran en el Cerro de las Mancebas, donde existió también una Fundición de Plomo en los siglos II y I a.C.
Gracias a la información aportada por L. Arboledas, “el Cerro de las Mancebas se levanta en medio de la llanura pantanosa de La Laguna al Norte de la ciudad de Linares, a 480 metros al Noreste de la rafa minera de la Cruz y a unos 500 metros al Norte de la rafa San Ignacio en la mina de Arrayanes, dentro ya del término municipal de Guarromán. En 1986 se llevó a cabo una intervención arqueológica de urgencia, se realizaron varios sondeos con el objetivo de limpiar las estructuras dejadas al descubierto, y aprovechando la ocasión para delimitar su extensión y fijar su cronología. Esta actividad de completó con la prospección arqueológica del término municipal de Guarromán, localizándose once yacimientos romanos, entre los cuales destaca la fundición romana Hornos del Castillo.
Los romanos dieron un avance considerable a la tecnología extractiva, y tenían dos formas de explotar el subsuelo:
- · A cielo abierto “por lo que se aprovechaban los crestones visibles de los filones metalíferos en superficie, mediante trincheras, rafas y pozos simples de poca profundidad” (opus cit).
- ·
El mineral extraído, por norma general la galena (sulfuro de plomo que contiene un pequeño porcentaje en plata) se procesaba en varias fases: “la molienda, el cribado, el lavado y la fusión, que constaría a su vez de tres procesos sucesivos, la tostación, la fusión y el refino” (opus cit).
Dentro de las fuentes para el estudio de la Minería Romana en el Alto Guadalquivir destaca por su proximidad a Guarromán y por ser hallada en término de la Comarca Norte de Jaén el Relieve de Palazuelos, “que fue hallado en 1875 en las minas homónimas, y cuyo soporte es piedra arenisca de color rojiza, que representa a una cuadrilla de mineros, que caminan formando dos filas de manera paralela a través de una galería” (opus cit) y con herramientas de la época como picos y lucernas.
